快速電動車充電器電路圖設計
文章作者:handler 時間:2017-11-03 09-51-06

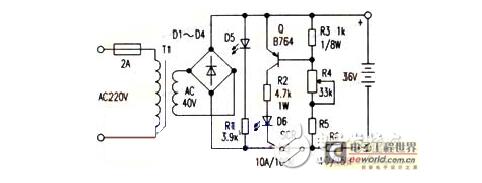

  電路原理:AC220V市電經變壓器T1降壓,經D1-D4全波整流后,供給充電電路工作。當輸出端按正確極性接入設定的被充電瓶后,若整流輸出脈動電壓的每個半波峰值超過電瓶的輸出電壓,則可控硅SCR經Q的集電極電流觸發導通,電流經可控硅給電瓶充電。脈動電壓接近電瓶電壓時,可控硅關斷,停止充電。調節R4,可調節晶體管Q的導通電壓,一般可將R4由大到小調整到Q導通能觸發可控硅(導通)即可。圖中發光管D5用作電源指示,而D6用作充電指示。

  電路特點:輸出電壓設定好后(例如36V),若被充電瓶極板脫落斷開,造成某組電池不通,或出現短路,則電瓶端電壓即降低或?yàn)榱?,這時充電器將無輸出電流;若被充電瓶電壓偏離設定電壓,如設定電壓為36V,誤接24V、12V、6V電瓶等,充電器也無輸出電流,若設定為24V誤接為36V電瓶,由于充電器輸出電壓低于電瓶電壓,因而也不能向電瓶充電:充電器兩輸出端若短路時,由于充電器中可控硅SCR的觸發電路不能工作,因而可控硅不導通,輸出電流為零:若使用時誤將電瓶正負極接反,則可控硅觸發電路反向截止,無觸發信號,可控硅不導通,輸出電流為零:采用脈沖充電,有利于延長電瓶壽命。由于低壓交流電經全波整流后是脈動直流,只有當其波峰電壓大于電瓶電壓時,可控硅才會導通,而當脈動直流電壓處于波谷區時,可控硅反偏截止,停止向電瓶充電,因而流過電瓶的是脈動直流電;??焖俪潆?,充滿自停。由于剛開始充電時電瓶兩端電壓較低,因而充電電流較大。當電瓶即將充足時(36V電瓶端電壓可達44V),由于充電電壓越來越接近脈動直流輸出電壓的波峰值,則充電電流也會越來越小,自動變?yōu)殇噶鞒潆?。?dāng)電瓶兩端電壓被充到整流輸出的波峰最大值時,充電過程停止。經試驗,三節電動車蓄電池36V(12V/12Ah三節串聯),用該充電器只需幾個小時即可充滿;電路簡單、易于制作,幾乎不用維護及維修。
