  電壓檢測電路：電壓采樣電路由精密電阻和可調電阻構成，由于該單片機AD測量最大設定范圍為5v。所以要使電池組電壓成比例的縮小在5 V范圍內，然后利用ATMEGA8內部的AD轉換功能進行轉換，其精度可以達到0．1 V。單片機在內部通過相減計算出電池電壓，該電路采用單片機內部自帶1 0位AD轉換，減少了設計電路的復雜性，并提高了可靠性和精度，為了抵抗電氣干擾和高壓電擊，該電路采用高速隔離光藕PC81 7隔離。

　電流檢測電路：一般進行電流采集時在電路中串聯一個阻值很小的取樣電阻，把取樣電阻上的電壓輸入單片機轉換通道，進行A／D轉換，再通過計算把電壓值轉換為電流值。但由于本方案中充電電流較大，使用電阻采樣會消耗點較多的功率，可使用電流互感器采樣。

　溫度檢測電路：溫度采樣溫度傳感器DS l 8B 2 0，它在測溫精度、轉換時間、傳輸距離、分辨率等方面較DS l 820有了很大的改進，給用戶帶來了更方便的使用和更令人滿意的效果。它與系統的連接有兩種方法，一種是采用寄生電源方式，一種是外接電源驅動方式。在這里采用后者。

3．4 工作過程介紹

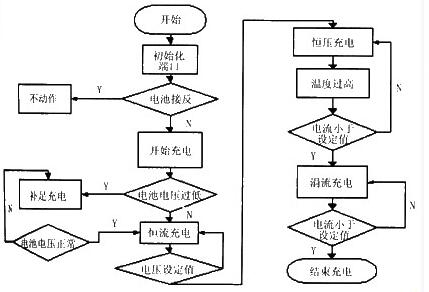

　上電后，單片機首先檢查電池是否接反，電池電壓是否因?yàn)殡姸^低，如果電壓過低，先使用小電流給電池充電一間，使電壓達到三階段充電常水平在開始充電，如果電常則直接進入正常充電階首先是恒流充電階段，充電小于0．5 C，一般取0．1 C，電壓會緩慢的上升，當電壓到一定階段(本例中采用電60V)改為恒壓充電，此時隨電過程的進行電池內阻會逐升，充電電流會隨著內阻的而減小，當單片機檢測電流減小到一定的值(小于恒流充電值的1／1 0)，立即轉入涓流充電階段，充電電流一般取0．3C，在此階段電池電壓會減小，當充電電流小于0．0 1 C時即可認為電池已充滿，單片機會自動將電池從充電電路中切除。在恒壓階段如果單片機檢測到電池溫度高于45度則自動轉入第三階段，待溫度下降后再轉入第二階段。充滿后通過單片機關斷繼電器，停止充電．。

4．系統軟件設計

  系統軟件用C語言編寫，在I C C A V R環境下編譯，A V Rstudio4環境下調試完成。在編制軟件的過程中，雖然先恒流后恒壓的控制方式比較簡單，但要充分考慮到單片機檢測充電機輸出電壓的檢測點與電池端之間的線壓降。因此，在處理充電電流不斷減小的過程中，只有控制充電機的輸出電壓與線壓降之間的平衡關系，才能使電池端的電壓為恒定值。

5．結束語

　隨著電動汽車技術的發展，鎳氫電池的使用越來越廣泛，延長電池充電壽命成為迫切需要，采用合適的充電方式，電池的使用壽命比普通充電方式可以提高約2 5％，本文所介紹的充電器，能實現對鎳氫電池的大電流充電，以及充電過程的自動控制以和及保護，很適合用作電動汽車的車載充電器，有廣泛的推廣前途。
